两大核心技术

存算分离架构与EBOF全闪存储,完全自主知识产权。国内唯一通过硬件加速全闪存储实现算力加速的团队。

存算分离架构

构建"底层解耦协议—高速互联网络—节点地址管控—弹性资源调度"四层技术体系。基于IPv6的原生模块化架构是微算区别于所有竞品的核心技术创新。

NVMe-oF协议

计算与存储资源物理彻底解耦

RoCEv2高速互联

消除TCP/IP拥塞瓶颈

IPv6动态地址编码

节点身份与地址一体化绑定

SDN智能调度

全集群资源弹性调度

交互延迟≤ 100μs
集群带宽≥ 100 Gbps
扩容周期≤ 4h,不中断业务
地址解析延迟≤ 5μs
资源利用率提升≥ 50%

EBOF 全闪存储

Ethernet Bunch of Flash,PCIe Gen5交换机直连NVMe SSD,无网关分布式存储池,从底层消除性能瓶颈。8+2 EC纠删码仅需20%冗余实现六个9数据防护。

PCIe Gen5直连

无网关分布式存储池

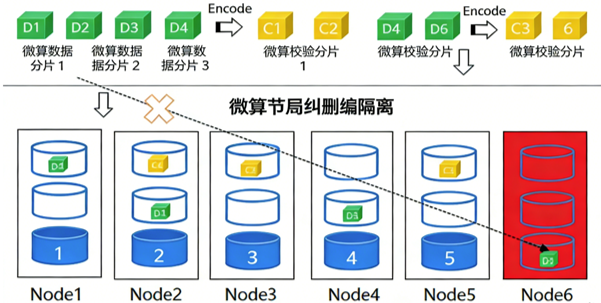

8+2 EC纠删码

20%冗余实现99.9999%可靠性

智能数据迁移

颗粒磨损均衡,延长SSD寿命≥20%

二级缓存体系

本地NVMe+全局RDMA共享缓存

IOPS≥ 1,000,000
聚合带宽≥ 56 GB/s
端到端延迟≤ 500μs
热点数据延迟≤ 200μs
可靠性99.9999%
存储成本降低≥ 40%

架构图集

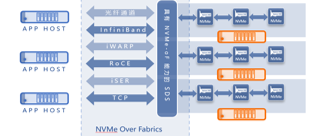

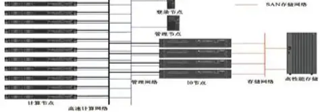

技术架构

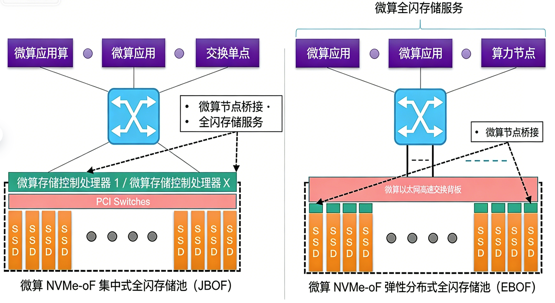

存算分离
系统架构
模块架构
网络架构

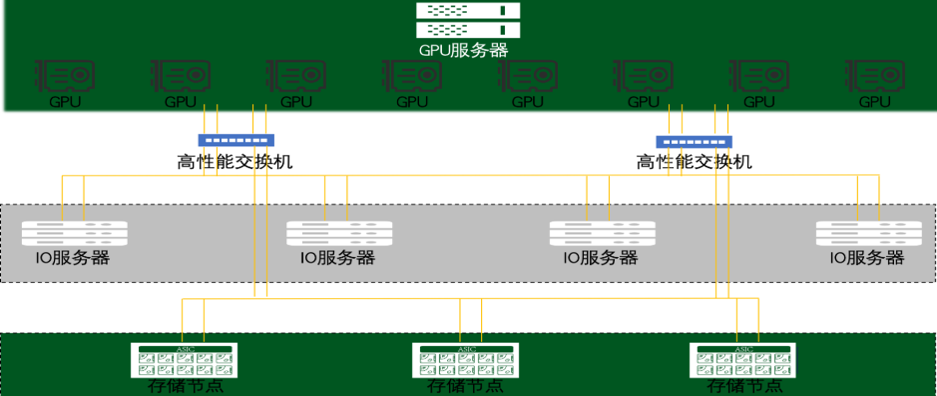

微算架构

硬件设计

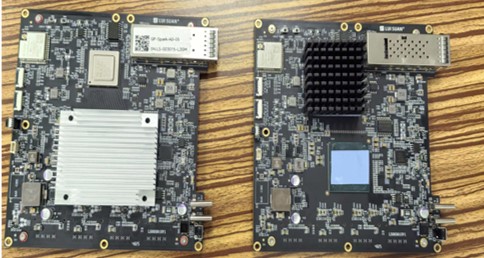

完全自主设计的PCB硬件底板,支持PCIe Gen5交换机与NVMe SSD直连,实现真正的无网关分布式存储池。模块化热插拔设计,单类资源扩容不中断业务。

PCB设计

融合效益

两大核心技术原生深度融合,并非简单功能叠加,实现"算力弹性供给+存储高性能支撑+数据本地化安全防护"一体化技术底座。

60%+

系统响应效率提升

40%+

综合TCO降低

90%

扩容周期缩短

0

数据泄露风险

更多技术细节

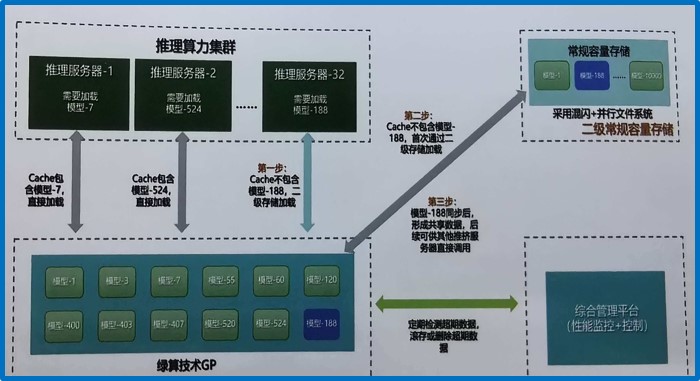

技术架构细节

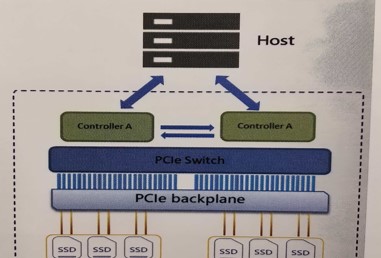

系统架构细节

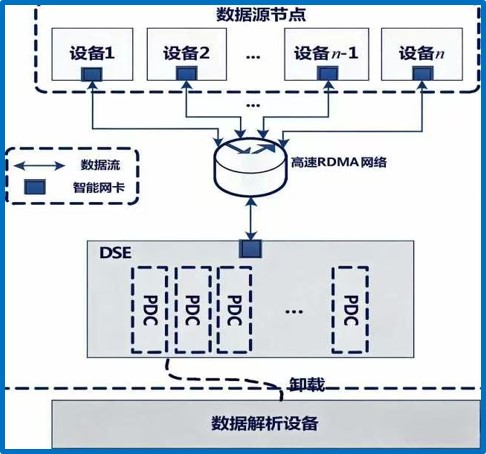

模块设计
技术展示

了解我们的产品

基于核心技术打造的三款产品,覆盖从小型到大规模算力需求。
